2016年9月アーカイブ

先週の木曜、そして昨日の木曜は同じ現場のアンテナ工事。

施主様は大和高田市JF3NUQ局

主にV・UHFのデジタル系運用にアクティブだそうです。

このほど仲間の勧めもありHF帯を充実したく、そしてVUもグレードアップとアンテナ設置のご相談をいただきました。

ご相談いただいたのは7月の夜の視聴会の時でした。


HFは初めてではないがまだまだ初心者だとおっしゃる施主様。
バンドの特徴であったり自分の運用スタイルであったり、自分なりのHF運用の楽しみ方をこれから探っていくという感じ。
そんな施主様がより多くのバンドを経験することが出来てそれなりにストレスなく運用できるようにと考えました。
もちろん施主様のご希望に近い形で。

どれも特別高いゲインがあったりするスペシャル感はありませんが3.5MHz~1200MHz(10MHz以外)のアンテナをルーフタワーに乗せちゃんと動作させる。

まずはいろんなバンドを経験しそれぞれのバンドの特徴を知り自分に合うバンドと運用スタイルを探していただければ良いのでは・・・

そんな考えで設計した仕様です。

000 031-5.JPG

ルーフタワー 3m    CR-30
3.5~28MHz V-DP   330V-1
18~50MHz  HB9CV  HX-52B
144MHz  10エレ     A144S10R
430MHz  15エレ     A430S15R
144/430/1200 GP    X5000

自作の単管パイプやぐらを撤去し現用のアンテナを一部再利用する計画なので2日工程です。
先週は台風の影響で午後から雨の予報。
今週は前夜からの雨が夕方くらいまで残こる予報。

1日目はルーフタワーを立ち上げステーを張る。
そして現用アンテナを撤去し再利用するにあたってサビ止めなどの軽整備。
お天気は怪しかったが予定のところまで降ることなく1日目終了。

2日目は組み上げたアンテナを乗せて同軸の処理。
同軸も再利用できるものはすべて使って少しでもコストダウン。
1日目に同軸の長さなどもキッチリ計ってコネクター処理も済ませてあるので準備万端。
しかし数日前から雨の予報。
2日前までは昼から曇りの予報だし昼からでも暗くなるまでには終われるくらい準備してあるから・・・と思っていた。
ところが前日夜の予報では夕方までしっかり雨ときた!
さすがに降雨順延だができる事ならやりたい事情もある。
でも命には代えられないしお客様のお宅で事故を起こすわけにはいかないし・・・
当日の朝は出られるようにスタンバイしずっとお空と雨雲レーダーを見ていた。
8時ごろは土砂降りだし9時を回っても止みそうにない。
この時点で本日中止を決定。
施主様と下請けさんに中止を連絡。
で、その後1時間ほどした10時半ごろに空が明るくなってきた。
雨雲レーダーを見ると先ほどと様子が違い時々降るかもしれないが夕方ころまでそうきつく降りそうにない感じ!
施主様に午後からの都合を確認し一か八かになるが現場へ向かう!
下請けさんにも現場直行の連絡を入れ、「マジかいな!?」と言われてもとりあえずすぐ出て! と・・・


12時ごろ現場到着。

すぐに段取りをしかけるがその時点では若干雨が残ってる。
もう降らないでと祈りつつカーポートの下でアンテナを組みかけてると下請けさんも到着。

途中で降ったら中断も有り得るができるとこまでと作業を進める。

途中、厚い雲が近くをかすめていくがなんとか持ちこたえてくれてる。

作業は予定通り順調だ!

330Vの初期設定がうまくいくかどうか心配するところだがココも難なくクリア!

曇り空なので5時前にあたりが暗くなってきたがそのころには屋根の作業も片付いた。

各アンテナのSWRは良好で心配した屋根(ガルバ鋼鈑)の影響も大きくないようです。

これでなんとか計画通りのアンテナ設置が完了しました。

施主様、2日間お天気とにらめっこでバタバタしましてすいませんでした。

施工中のお気遣いもありがとうございます。

もっと大きな夢には届いてないと思いますがこの設備でじゅうぶんに遊んでいただけるはずです。

そしてこの設備で得た経験を大きな夢を叶えるステップアップに生かしていただければと思います。

デジタル系に加えHF帯やVUのSSB・CWなどもアクティブに運用されてくださいね!


どうもありがとうございました。

中古品情報

| コメント(0) | トラックバック(0)

IC-7700

  HF-50MHz 200Wモデル

0 029.JPG

メーカー点検済みです。

店頭でアンテナつないで動かしていますのでいつでもご覧いただけます。

ご相談お待ちしております。



ご購入いただきました。

ありがとうございました。



その心は・・・

どちらも甘く見てると痛い目にあいます。

 めっちゃ日焼けして痛い(><)



ワイヤーアンテナはあかんって!
SWR落ちんかったらどうすんのって下請けさんに言われながら・・・

お客様のご要望とあればなんとかしたくなるのが性分でして(^^)
【言っときますけどなんでも要望にこたえるってことではないですからね!】

今日の工事は8月にアンテナ乗せ換え工事をさせていただいたJH3IVO局様の追加工事。

どちらかというとローバンダーである施主様。
前回は7MHzから上の整備でした。
その時からご相談いただいてた1,9MHzと3,5MHzのアンテナ。
これまではATU+30mほどのワイヤーで運用されていたがどうしても送受のバランスが悪く思うように飛んでくれない。
サガ電子のツェップ型ワイヤーアンテナを張ろうと購入していたが自分では張りきれずに使用を断念しATUで運用しておられた。
そんなお話を聞くと「なんとかやってみましょか!?」と言いたくなる性分。
出来るんですか!?と言われると自身もないくせに「なんとかなるでしょう!」と言ってしまう悪い性分(^^)
まったく自信がないわけではないがワイヤーアンテナはホンマに曲者ですから!
安請け合い禁物と下請けさんからいつも怒られてます。Hi

でもって今回は曲者中の曲者、1,9と3,5のツェップ型ワイヤーなんで下請けさんからは「またぁ~、もー」って・・・
まぁ、そう言いながら汗流してくれるんで数々の難関を迷コンビでなんとかしてきてるんですけどね。

今回もすんなりいくとは思ってませんが嫌な予感は案の定。
でも1,9MHzにてこずると踏んでたんだけど3,5MHzの方がうまくいかなかった。

敷地は広く、直線では張れないにしても一度折り曲げれば1.9MHzの45mもなんとか張れる。
設置に関しては現場下見をし図面書いてシュミレーションしてるのでおおむね思い通りに設置することができた。0001 010.JPG

0001 009.JPG

地上高が15mほどしかないし建物にも近い。
1,9と3,5は平行に近い形にしか張れないのが気になる。
1,9はSWRが落ちないんとちゃうかなぁと・・・

設置完了しSWR確認!!
あら! 1,9はバンド内にディップ点がありSWR1:2以下。
目的の周波数に調整するのも比較的簡単に完了です。
これなら3,5も・・・ あれ~ なんで???
バンドのちょっと下でディップしてるがSWRは1:3だわ。
これじゃ無線機のオートチューナーも勘弁してって言うから1:2以下にしないとあきません。
でも高さや張り方(方向や角度)は変えられません。
SWR1:3じゃさすがに施主様に我慢してとは言えないし・・・
こんなことになったらと予習してた5C(75オーム同軸)を使って強制的にインピーダンス整合する仕掛けを現場で作って給電部に付ける。

ビンゴ!!!!!
3,5もバンド内にディップするよう調整し最良点でSWR1:2以下にすることができたのでこれにて一件落着。

現場は40m長(3,5フルサイズ)と45m長(1,9短縮)のワイヤーを張るのにいくつもの好都合があったから実現できたんです。
マジでどこでも張れる代物ではないです!


これで施主様に秋の夜長そしてこれからのローバンドシーズンも楽しんでいただくことができると思う。

施主様、今回も数々お気遣いをいただきありがとうございました。

なんとか予定通りのアンテナにさせていただくことができたと思っております。

これから夜が長くなりローバンドのシーズンです。
是非ワイヤーが切れるより長くアマチュア無線を楽しんでくださいよ!
ワイヤーは切れたら直しに行きますからね~(^^)

どうもありがとうございました。

もうすでに運用されている方もたくさんいらっしゃるようです。

店頭デモもやりたいけど無線機の入荷が少なく今のところ展示までまわりません。

だいたい出来る事はわかっていても、じゃぁ実際どうなるのと言われると自分でやってみないとうまく説明も出来ない。
それでは困るのでと営業さんにデモ機をお持ちいただいて自分のスマホに繋いでやってみた。

01 099.JPG

接続はいたって簡単!
操作もそんなに難しくはない。
D-STARレピーターの仕組みと従来のDRモードの使い方を知っている方ならそう苦労することはないだろう。

一番心配されているというかネックになりそうなのが「グローバルIPアドレス」の事だ。

IPの世界に精通している方ならなんてことない事だと思うがグローバルIPアドレス自体が何者なのかを知らない人も少なくないだろう。

今ここでその事について細かく説明することはしませんが、グローバルIPアドレスはどなたでも簡単に使えるようになるはずです。

私はスマホを格安シムに替えた副産物としてなにもせずにそのままグローバルIPアドレスでID-51plus2のターミナルモード接続が出来ました。

シムはOCNモバイルなので調べると特にオプション契約などの必要も無くそもそもグローバルIP接続です。
ちなみにOCN光もそのようですので店の回線でWi-Fi接続しても問題なさそうです。

ドコモ・AU・ソフトバンクなどキャリア系スマホの方は月額500円くらいでオプションサービスの加入が必要のようです。
それなら格安シムでデーター専用の安いプランを契約し別の端末を用意するのも方法かも知れません。


新しい無線機(システム)が出てくると勉強することがイッパイです。

アナログ世代なんでデジタル系のものについていくためにまだまだ勉強が必要です。

お客様にうまく説明できるようにもっともっと勉強します。(^^)

訳あり品 放出

| コメント(0) | トラックバック(0)

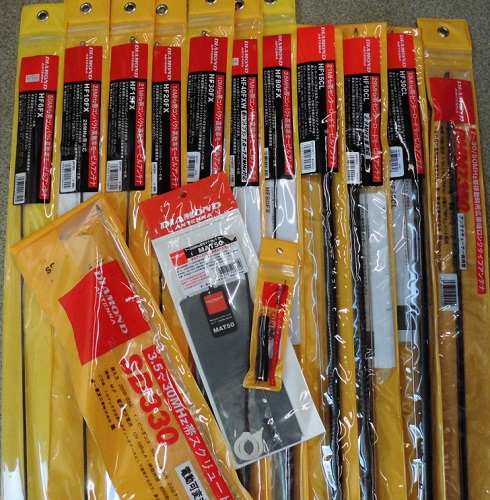

写真の品物、特価放出します。

理由は聞かないで!

  お金に困って・・・・

    とでも思っといていただいて結構ですから(^^)

000 029.JPG

性能に問題があるような訳あり品ではないので

        使用するのには問題ありません。

この週末(9月10日・11日)だけで早い者勝ちですので!

価格は店頭発表ね~

来た来た!

| コメント(0) | トラックバック(0)

KENWOODの新製品

 TH-D74

  (メーカー小売希望価格 ¥72,800 税抜)

00 021.JPG

触り倒したいけど数が少なくて・・・

いまなら少しだけあるから早い者勝ち!!
